Tranchées d’infiltration et épandage souterrain
La filière de référence quand le sol sait épurer : dimensionnement, cotes et mise en œuvre des tranchées d’épandage.
45 ml
1,50 m
10/40
Le linéaire se calcule à partir de la perméabilité mesurée.
C’est le chiffre que tout le monde cherche et que personne ne publie clairement. Voici les valeurs couramment retenues pour un logement jusqu’à cinq pièces principales, avec le supplément par pièce au-delà :
- Perméabilité de 6 à 15 mm/h : environ 80 mètres linéaires de tranchées, + 16 ml par pièce supplémentaire.
- 15 à 30 mm/h : de l’ordre de 50 ml, + 10 ml. Sur cette plage, une étude particulière est souvent requise.
- 30 à 50 mm/h : 45 à 50 ml, + 9 à 10 ml.
- 50 à 200 mm/h : 45 ml, + 9 ml.

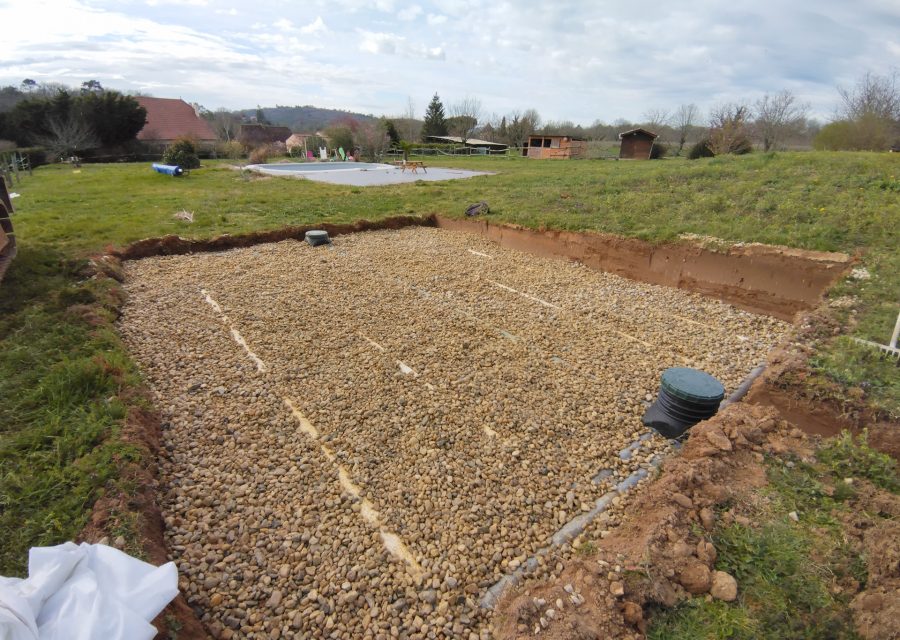

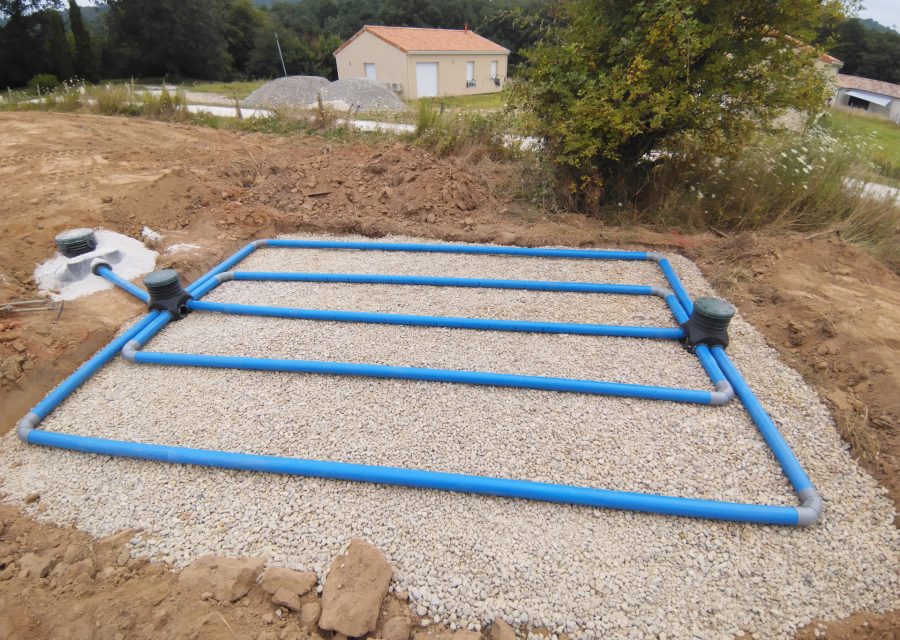

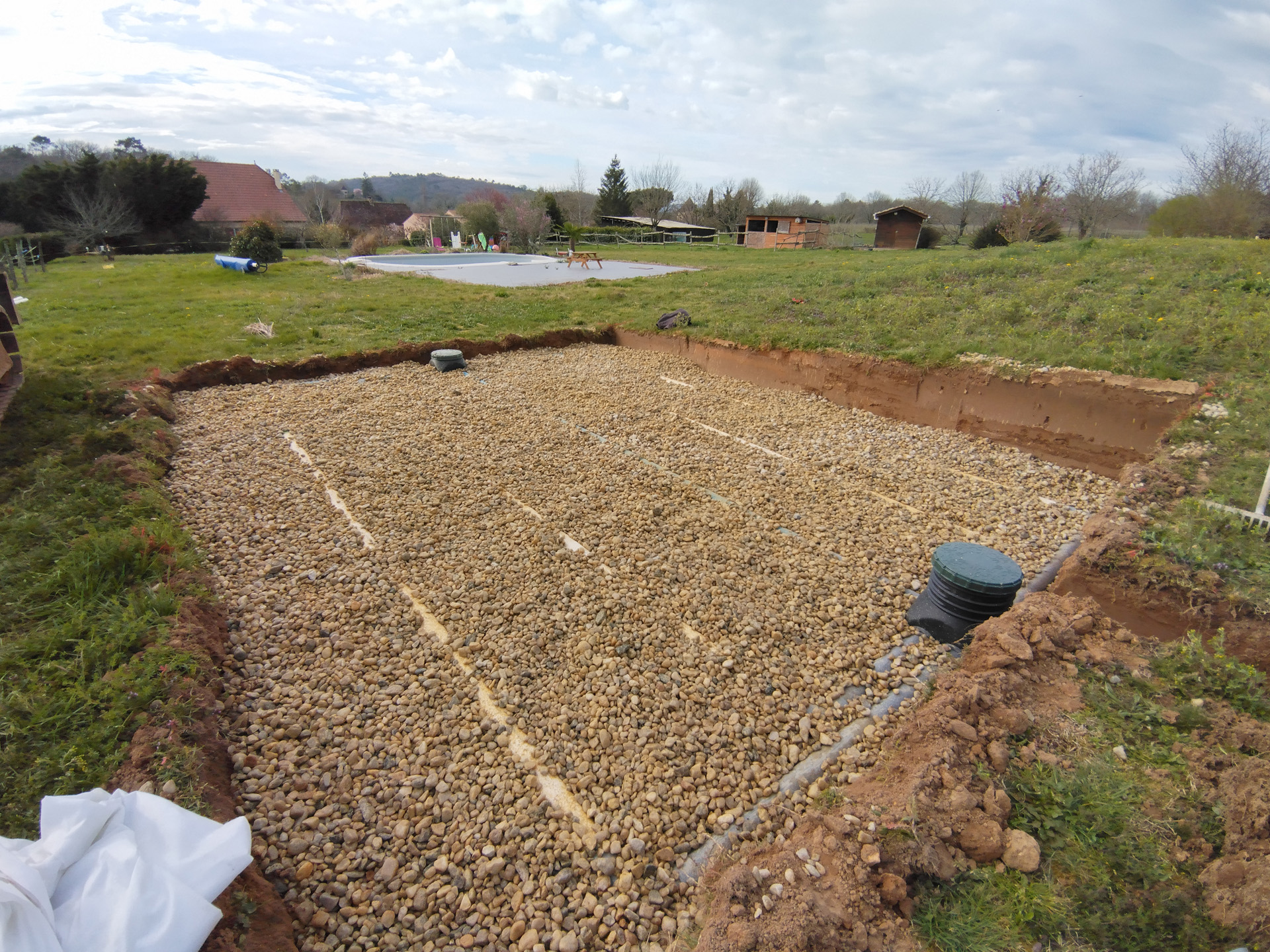

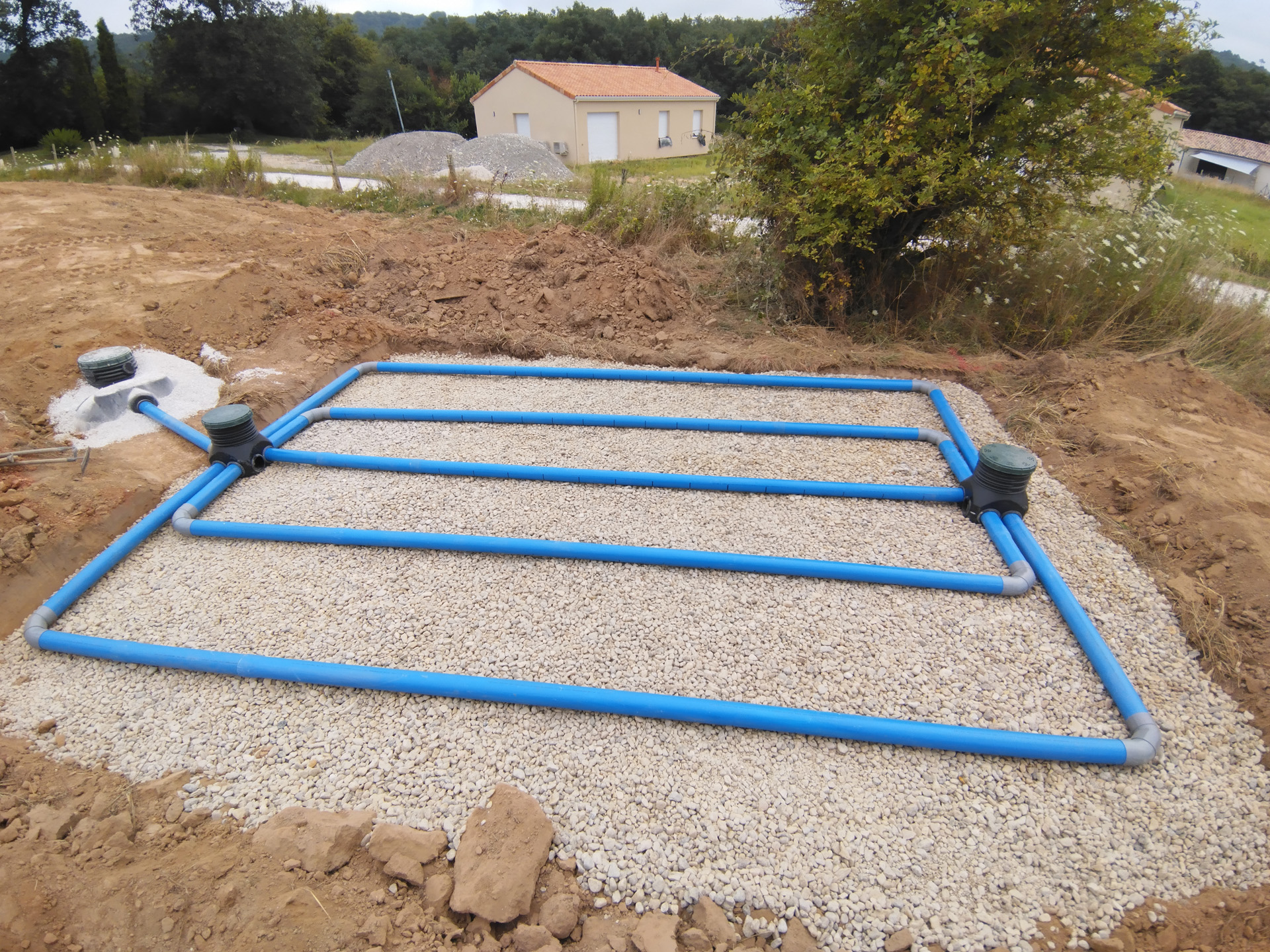

- Au-delà de 200 mm/h : le sol est trop filtrant pour épurer en tranchées. On bascule sur un lit d’épandage.
Un rapport de un à deux entre les extrêmes : c’est dire si la mesure de perméabilité compte. Et il faut le dire nettement : c’est le rapport d’étude qui fixe la valeur retenue, ces chiffres donnant le cadre dans lequel il se situe.

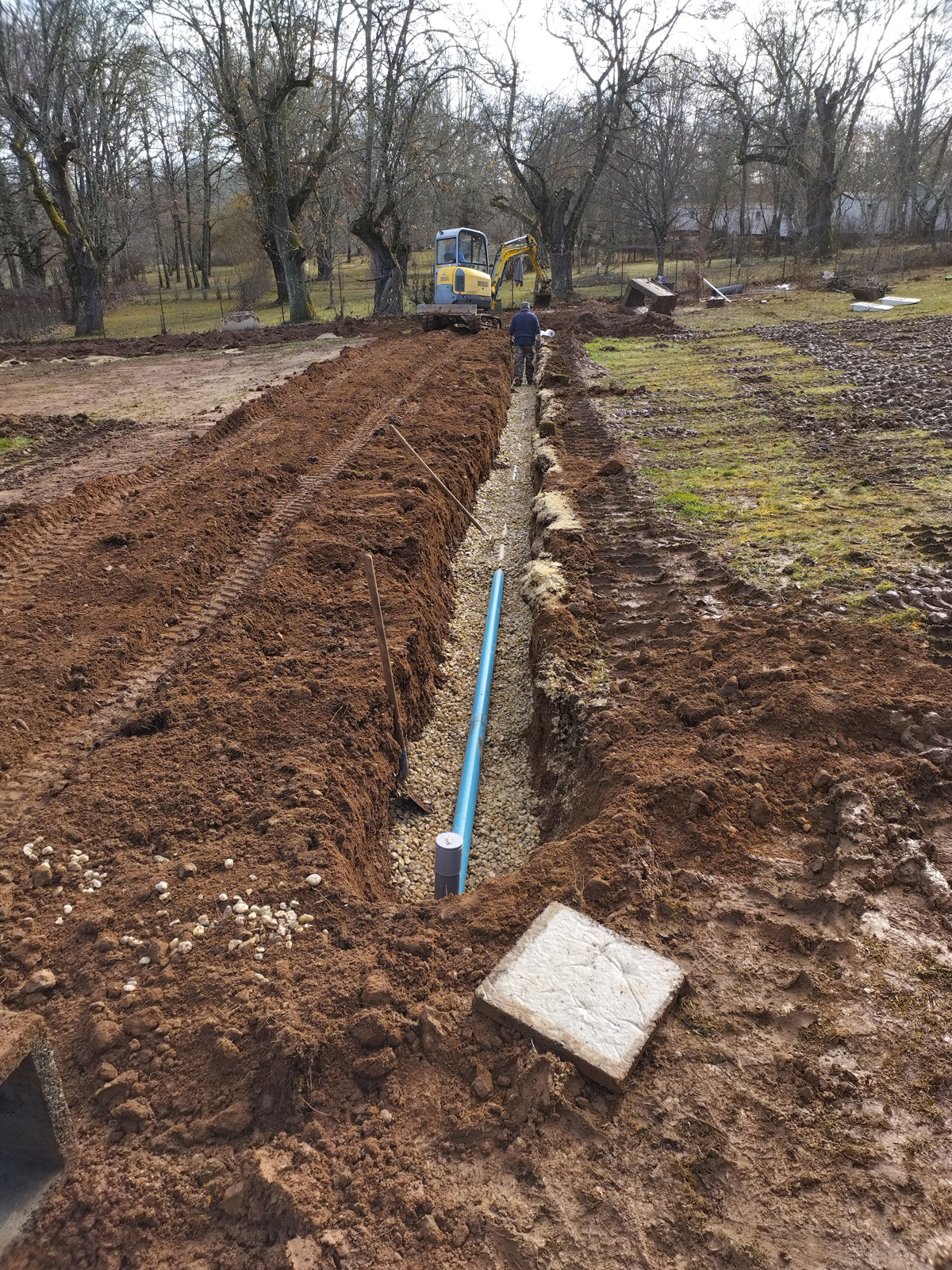

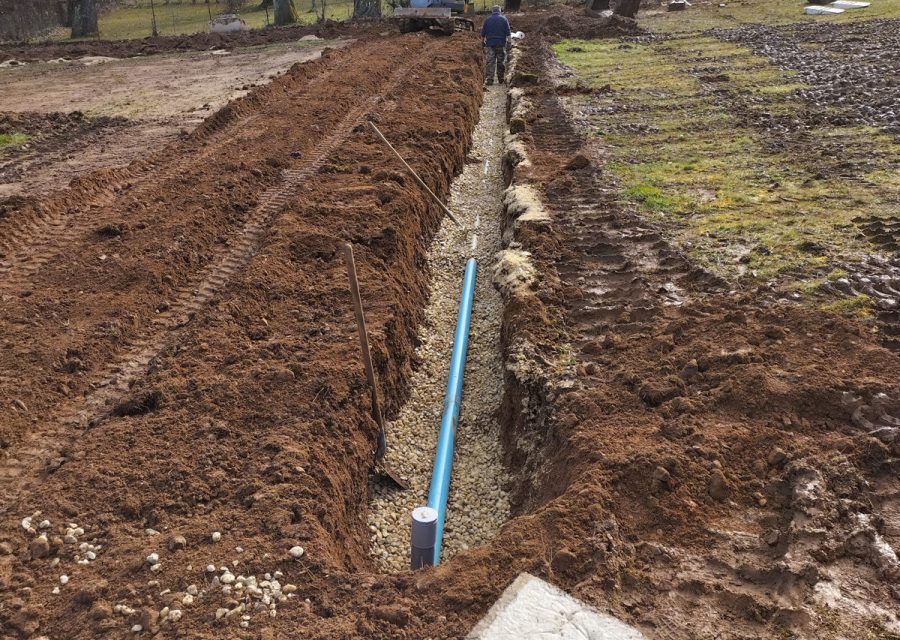

Les cotes, ensuite. Largeur de tranchée d’au moins 0,50 m, profondeur de 0,60 à 1 m, longueur maximale de 30 m par tranchée et six tranchées au plus par épandage. Le gravier lavé 10/40 fait 0,30 m d’épaisseur en tranchée de 0,50 m, 0,20 m en tranchée de 0,70 m. Les drains, en diamètre 100 minimum, se posent dans l’axe, orifices vers le bas, avec une pente comprise entre 0,5 et 1 % — jamais davantage.
Étapes clés
Le point technique
Un mètre cinquante entre deux tranchées, dont un mètre de sol intact au milieu. C’est ce mètre-là qui épure.
L’entraxe est la cote la plus importante, et la plus souvent fausse.
Deux tranchées voisines doivent être distantes d’au moins 1,50 m d’axe en axe, ce qui laisse un mètre de sol naturel intact entre elles. Ce mètre n’est pas de l’espace perdu : c’est lui qui épure. Resserrer les tranchées pour gagner de la place revient à faire travailler deux fois le même volume de sol, qui sature. On lit parfois des valeurs bien supérieures, jusqu’à 3,50 m : elles sont inexactes. La valeur à retenir est 1,50 m.
Les distances d’implantation encadrent le reste : au moins 5 m de tout ouvrage fondé, 3 m des limites de propriété et des plantations, 35 m de tout puits déclaré pour la consommation humaine. Il faut par ailleurs 0,70 m de sol sain sous les drains, une nappe à plus d’un mètre sous le fond de fouille, et une pente de terrain inférieure à 5 % — entre 5 et 10 %, les tranchées se disposent perpendiculairement à la pente. Comptez plus de 200 m² réellement disponibles.
Deux gestes font la différence à l’exécution. Le fond et les parois sont scarifiés avant la mise en place du gravier : un fond lissé au godet forme une pellicule qui bloque l’infiltration, et c’est l’erreur la plus fréquente. Et le géotextile se pose en coiffe au-dessus du gravier, avec débord latéral et chevauchement, pour empêcher la terre de remblai de descendre dans les vides du gravier — sans lui, l’épandage se colmate par le haut en quelques années.
Nous réalisons des épandages à Sarlat-la-Canéda et Cénac-et-Saint-Julien, où les sols de vallée offrent souvent la perméabilité et la surface nécessaires — comme à Gourdon et Salviac, où l’épaisseur de sol au-dessus du rocher est le paramètre qui décide, bien avant la taille de la parcelle.
Questions fréquentes
Cela dépend de la perméabilité mesurée de votre sol. Pour un logement jusqu’à cinq pièces principales, les valeurs couramment retenues sont d’environ 80 mètres linéaires sur un sol à 6-15 mm/h, 50 ml sur un sol à 15-30 mm/h, 45 à 50 ml sur un sol à 30-50 mm/h, et 45 ml au-delà. Comptez 9 à 16 mètres supplémentaires par pièce principale au-delà de cinq, selon la même logique. Un rapport de un à deux entre les extrêmes — c’est pourquoi le test de perméabilité n’est pas une formalité. Et c’est le rapport d’étude qui fixe la valeur finalement retenue.

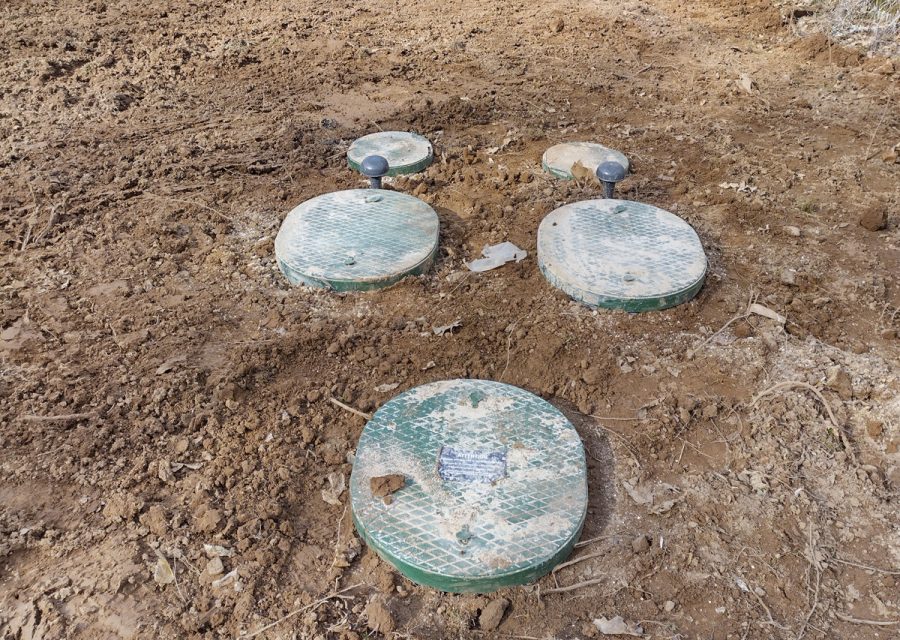

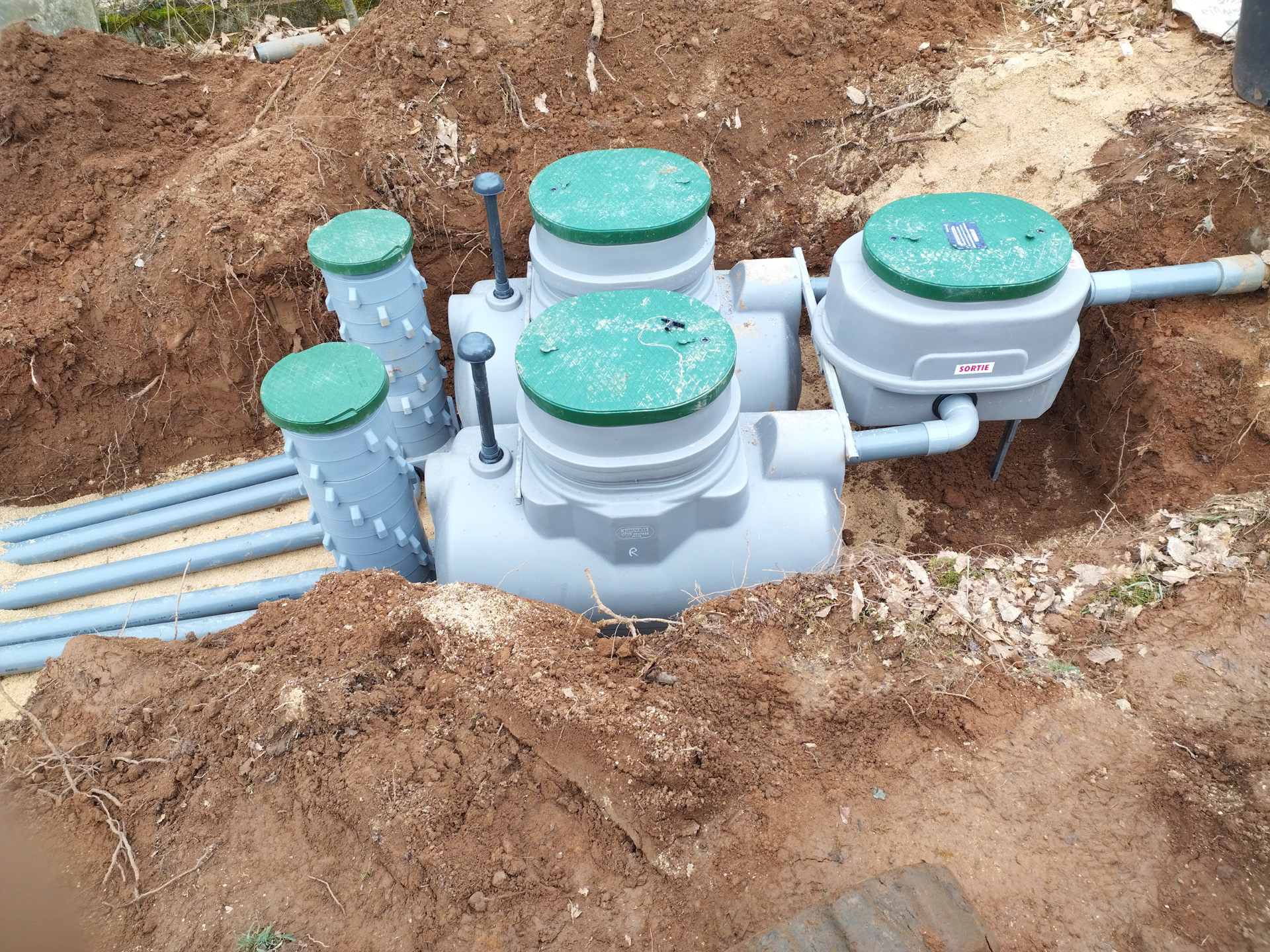

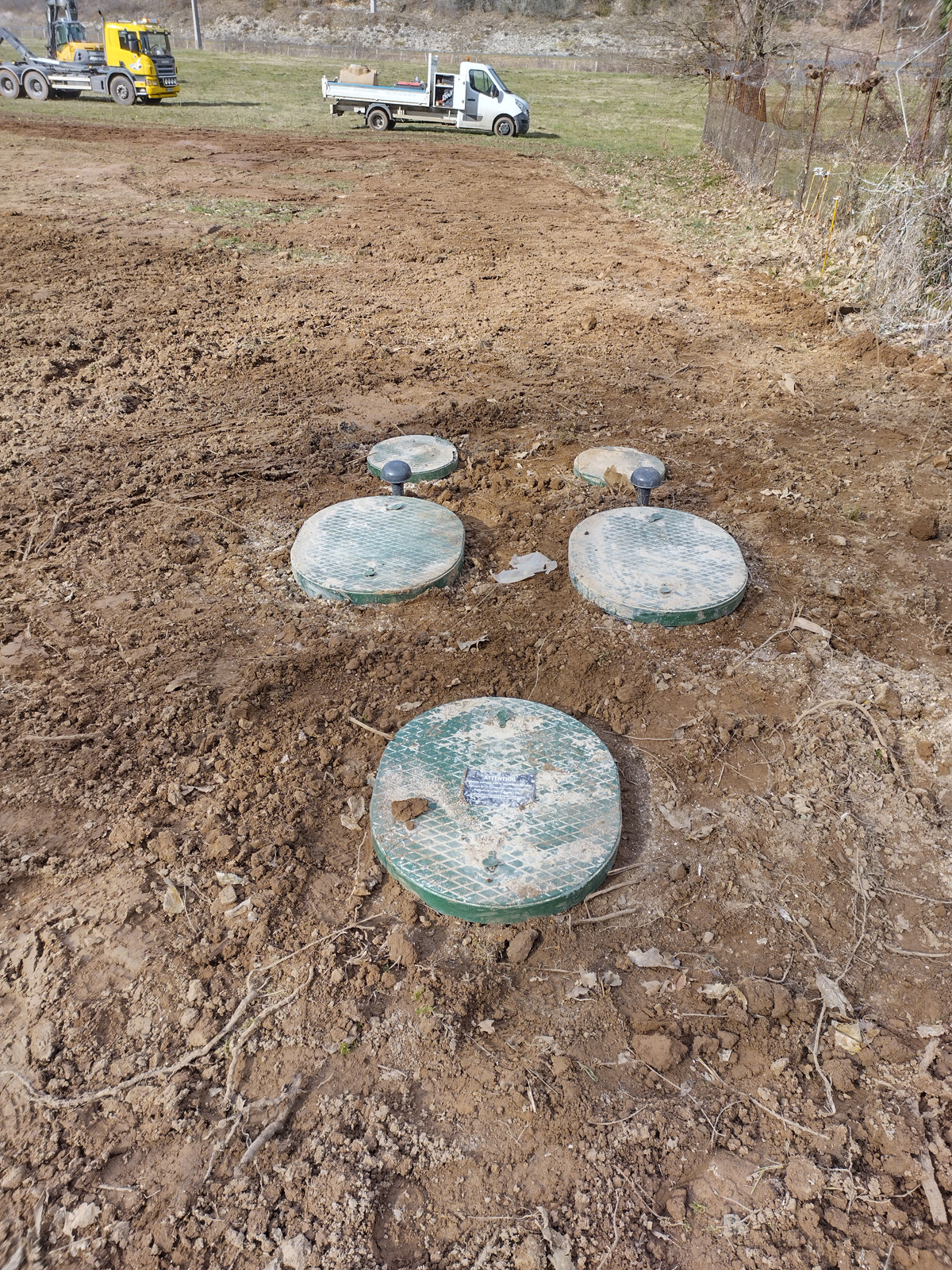

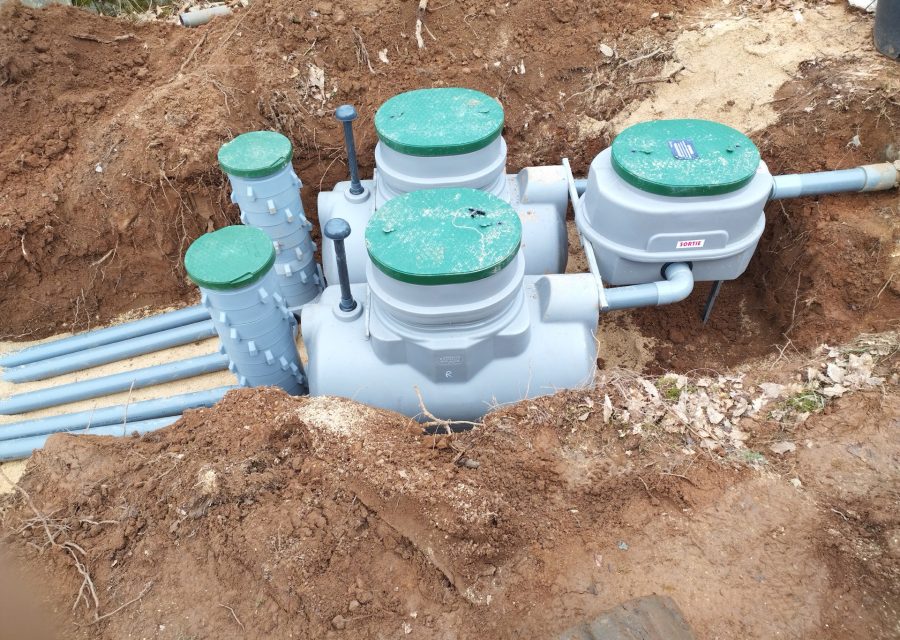

Parce qu’au-delà, la répartition n’est plus homogène. L’effluent qui entre dans un drain s’infiltre progressivement sur son parcours : passé une certaine longueur, les derniers mètres ne reçoivent plus rien tandis que les premiers saturent et finissent par colmater. La limite de 30 m est celle que retiennent toutes les fiches techniques. Si le linéaire calculé dépasse cette valeur, on multiplie les tranchées — jusqu’à six par épandage — plutôt que d’allonger. Sur les grandes longueurs, une chasse à auget améliore encore la répartition.
Parce que le sol entre les tranchées fait partie du dispositif. L’entraxe minimal de 1,50 m laisse un mètre de sol naturel intact entre deux tranchées voisines, et c’est ce volume de terre qui épure. Les rapprocher pour gagner de la place revient à faire travailler deux fois le même sol, qui sature et colmate. Un point mérite d’être signalé : on trouve parfois des valeurs bien supérieures, jusqu’à 3,50 m, dans certaines documentations. Elles sont erronées. La valeur à retenir est 1,50 m d’axe en axe.
Jusqu’à 5 % de pente, sans difficulté particulière. Entre 5 et 10 %, c’est possible à condition de disposer les tranchées perpendiculairement à la pente et non dans son sens : sinon l’effluent file par gravité vers le bas de chaque tranchée, qui sature en pied pendant que la tête reste sèche. Au-delà de 10 %, c’est l’étude qui doit trancher, et d’autres filières sont souvent plus adaptées. Un terrain en pente pose aussi la question de l’arrivée gravitaire depuis la maison, qui peut se situer en contrebas.
C’est le signe d’un colmatage, et il faut le traiter sans attendre. L’effluent ne s’infiltre plus et remonte en surface : c’est un défaut que le SPANC relève au titre du danger pour la santé des personnes, puisqu’il y a contact possible avec des eaux usées. Trois causes principales : un préfiltre non entretenu qui a laissé passer des matières, des eaux de pluie qui aboutissent sur la zone d’infiltration et la saturent, ou un dispositif sous-dimensionné dès l’origine. Le diagnostic commence toujours par le prétraitement, jamais par l’épandage.
Pas à moins de trois mètres, et il faut se méfier de certaines essences bien au-delà. Les saules, peupliers, acacias et bambous ont un développement racinaire agressif et cherchent l’eau : leurs racines entrent dans les drains par les orifices et les obstruent complètement. Quand la configuration de la parcelle impose une plantation proche, une barrière anti-racines se pose au moment des travaux — c’est simple alors, et très coûteux plus tard. Sur l’ouvrage lui-même, seuls le gazon et les herbacées sont admis : ni culture, ni arbuste, ni massif.
Comptez plus de 200 m² réellement disponibles, et le mot « disponibles » est le bon : la zone doit être libre de toute circulation, de tout stationnement, de tout revêtement imperméable et de toute plantation, aujourd’hui et à l’avenir. S’y ajoutent les distances réglementaires — 5 m des ouvrages fondés, 3 m des limites, 35 m d’un puits déclaré — et l’accès des engins. Sur une parcelle de bourg, cette contrainte est souvent celle qui écarte l’épandage au profit d’un filtre à sable ou d’un filtre compact, nettement plus compacts.
