Filtre à sable vertical drainé ou non drainé
Quand le sol en place ne peut pas épurer, on lui substitue un massif de sable — à condition que ce soit le bon sable.
20 m²
70 cm
5 %
Un filtre à sable, c’est un sol de remplacement.
Dans une filière classique, ce sont les micro-organismes du sol qui épurent l’effluent prétraité. Encore faut-il que ce sol existe, qu’il soit assez épais et que sa perméabilité se situe dans la bonne plage. Sur nos plateaux calcaires, ces conditions manquent souvent : trente centimètres de terre sur un calcaire fissuré laissent filer l’eau sans l’épurer, et une argile compacte ne l’absorbe pas du tout. Le filtre à sable résout les deux : on construit un massif de sable de 70 cm d’épaisseur qui joue le rôle du sol manquant.
Deux versions, et ce n’est pas un choix de confort.

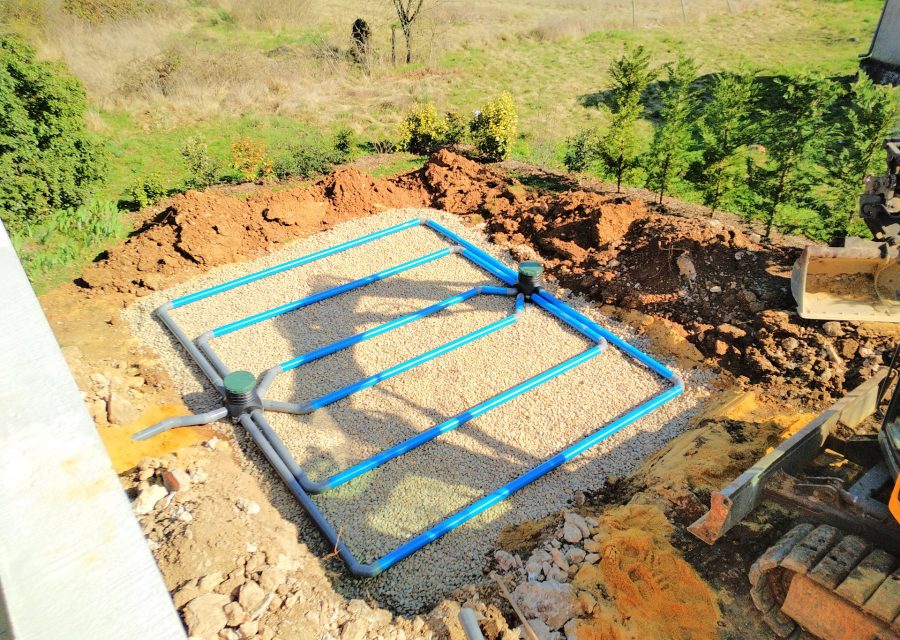

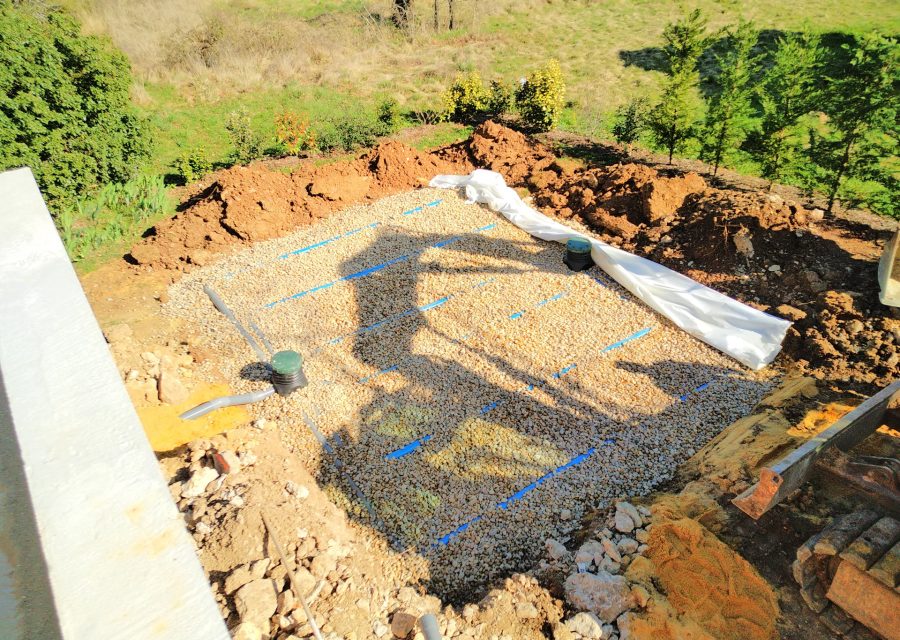

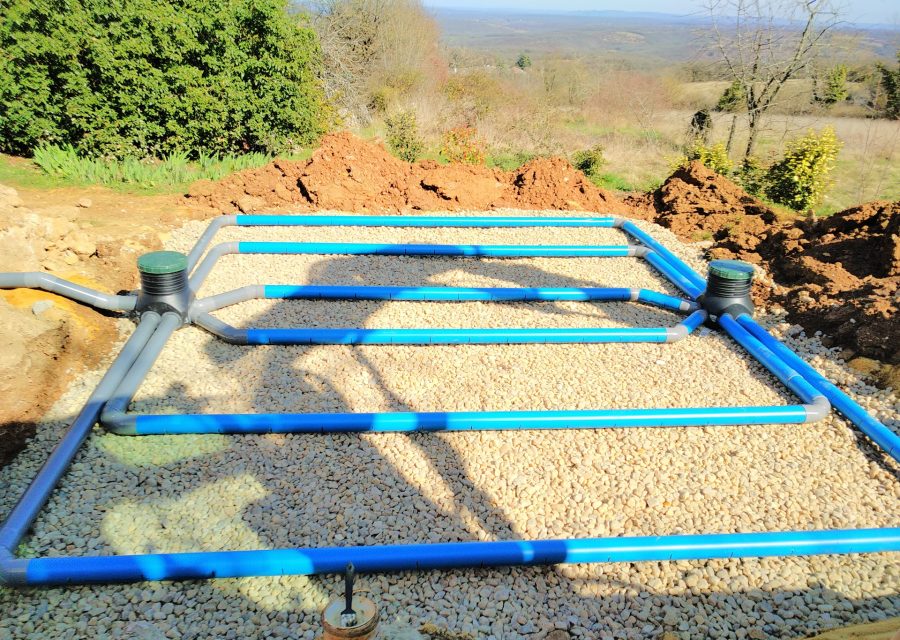

Le filtre non drainé laisse l’eau traitée s’infiltrer dans le sol sous-jacent. On l’emploie quand le sol en place n’épure pas correctement — trop perméable, trop fissuré, trop mince — mais que le sous-sol peut recevoir l’eau. C’est le cas le plus fréquent en terrain calcaire.

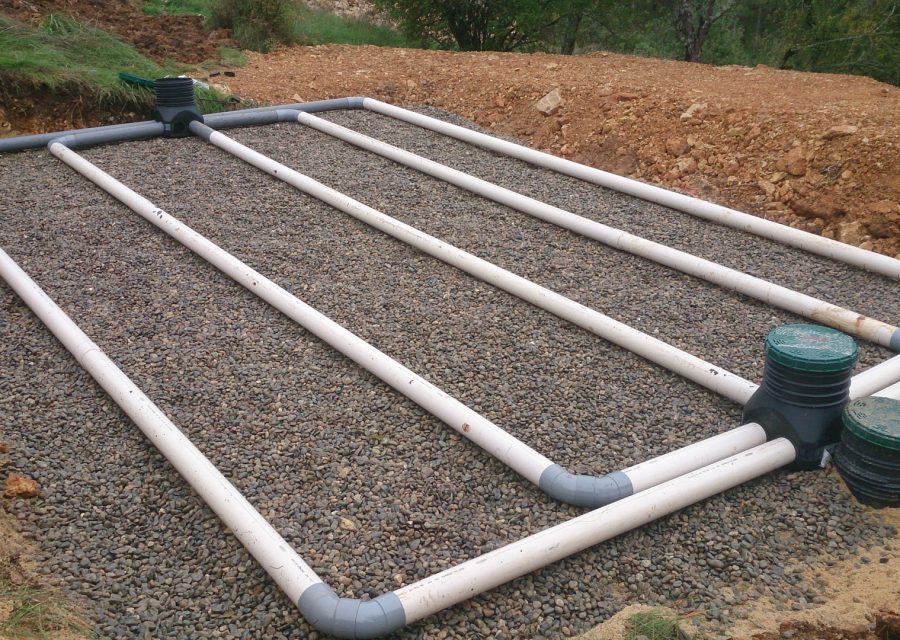

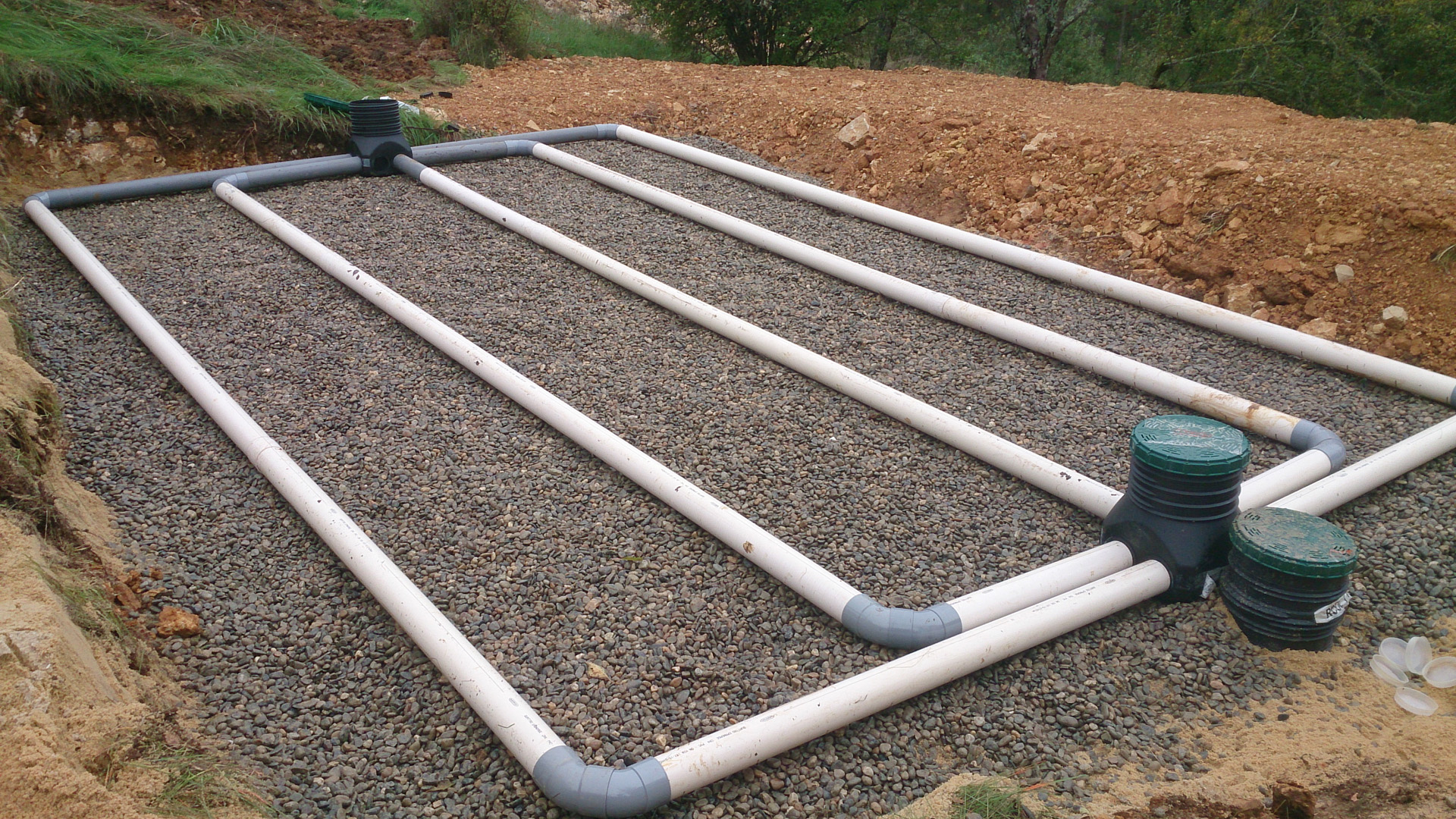

Le filtre drainé collecte l’eau traitée par des drains en fond de massif et l’envoie vers un exutoire. On l’emploie sur les sols imperméables, où rien ne s’infiltre. Il suppose deux conditions impératives : un exutoire disponible et autorisé par son propriétaire ou son gestionnaire, et une dénivelée suffisante pour y parvenir par gravité — de l’ordre d’un mètre cinquante. Sans l’une ou l’autre, la solution n’est pas réalisable en l’état.
La surface se calcule : 20 m² au minimum jusqu’à quatre pièces principales, puis 5 m² par pièce supplémentaire. Largeur maximale de 5 m, longueur minimale de 4 m. Et le terrain doit présenter une pente inférieure à 5 %.
Étapes clés
Le point technique
Le sable d’un filtre ne se trouve pas à la carrière du coin. Le calcaire concassé y est interdit.
Le sable est le cœur du dispositif, et c’est là que beaucoup d’installations se perdent.
Le matériau exigé est un sable roulé siliceux lavé, d’origine alluvionnaire, sans particules fines, dont la courbe granulométrique s’inscrit dans un fuseau précis. Le sable issu de carrières de roche massive calcaire est formellement interdit. Ce n’est pas un détail administratif : un sable calcaire concassé présente des grains anguleux qui se serrent, il contient des fines qui colmatent, et il se dissout lentement. Un filtre monté avec ce matériau se bouche en quelques années.
Le problème est que nous vivons sur du calcaire. Le sable conforme ne se trouve pas au coin de la parcelle : il vient d’alluvions, il coûte plus cher, et il se transporte. C’est un poste réel du devis, et c’est aussi le premier endroit où une entreprise peut économiser sans que personne ne le voie — jusqu’au colmatage. Nous exigeons du fournisseur la fiche technique du produit et nous vous la remettons.

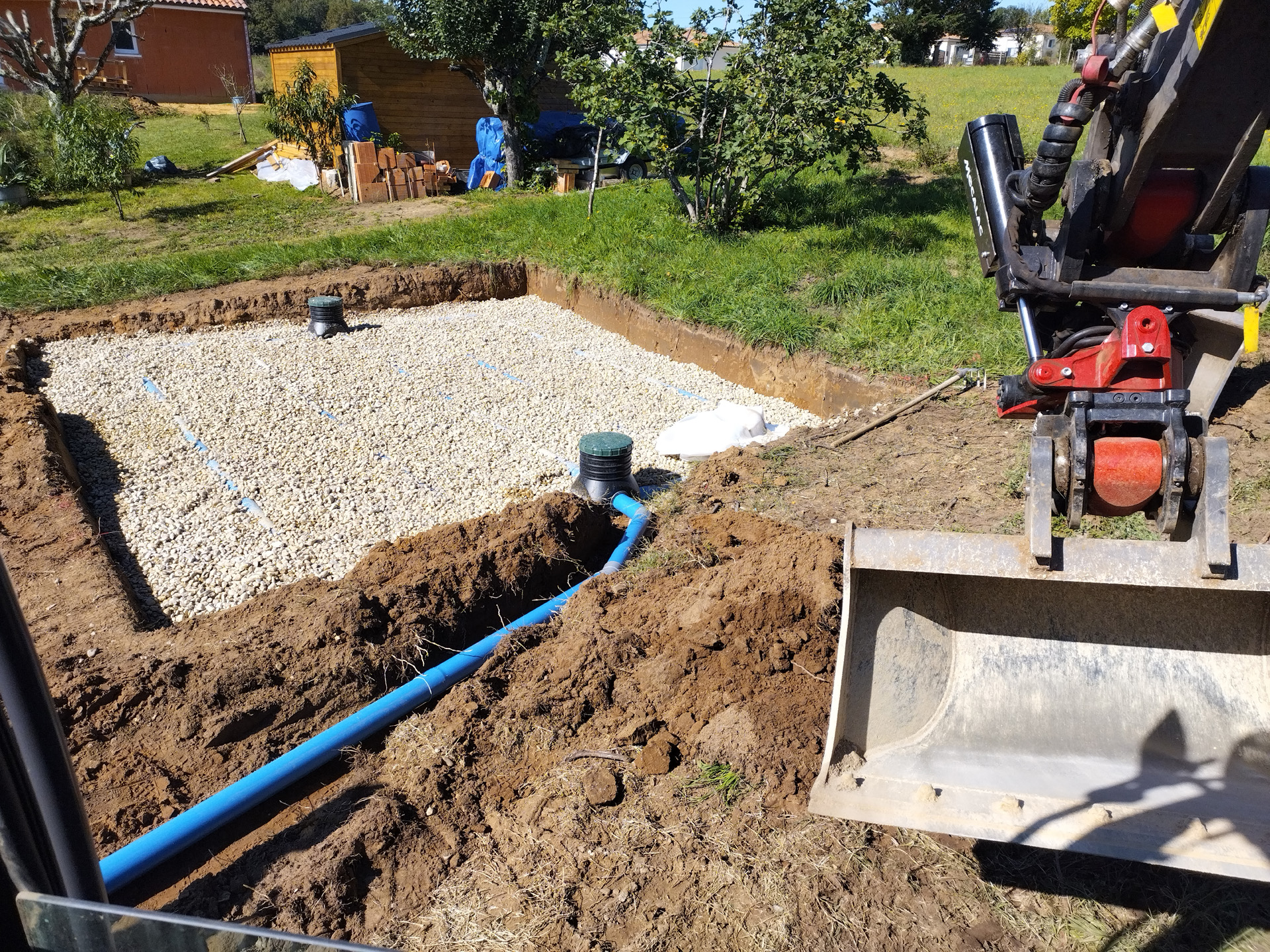

Deux gestes de mise en œuvre décident du reste. Le premier : la fouille se fait en une seule phase, et le fond ainsi que les parois sont scarifiés sur deux centimètres au râteau. Un fond lissé par le godet forme une pellicule imperméable qui annule l’infiltration. Le second : le sable ne se compacte pas. Aucun engin ne circule dessus, ni pendant ni après. Un sable tassé perd sa porosité, donc son oxygénation, donc sa capacité épuratoire.
Le sol mince sur calcaire fissuré de Gourdon et Salviac écarte souvent l’épandage classique. En fond de vallée, à Sarlat-la-Canéda et Cénac-et-Saint-Julien, c’est l’imperméabilité de certains terrains qui oriente vers un filtre drainé — à condition d’avoir un exutoire autorisé.
Questions fréquentes
Ce n’est pas un choix, c’est une conséquence. Le non drainé s’impose quand le sol en place n’épure pas correctement — trop perméable, trop fissuré, trop mince sur le rocher — mais que le sous-sol peut absorber l’eau traitée. C’est le cas courant en terrain calcaire. Le drainé s’impose sur sol imperméable, où rien ne s’infiltre : l’eau est alors collectée et envoyée vers un exutoire. Il exige deux choses que le terrain a ou n’a pas : un exutoire autorisé, et une dénivelée d’environ un mètre cinquante pour l’atteindre par gravité. C’est le test de perméabilité de l’étude qui tranche.
20 m² au minimum jusqu’à quatre pièces principales, puis 5 m² par pièce principale supplémentaire. Une maison de six pièces principales demande donc 30 m² de massif. La géométrie compte aussi : largeur maximale de 5 m, longueur minimale de 4 m. Et il faut ajouter les accès et les distances réglementaires — 5 m des ouvrages fondés, 3 m des limites et des plantations, 35 m de tout puits déclaré. Sur une petite parcelle, c’est souvent cette contrainte de surface, et non la technique, qui oriente vers un filtre compact.
Non, si c’est du calcaire concassé — et dans notre secteur, c’est presque toujours le cas. Le sable issu de carrières de roche massive calcaire est formellement interdit dans un filtre. Le matériau exigé est un sable roulé siliceux lavé, d’origine alluvionnaire, sans fines. La raison est technique : un concassé calcaire présente des grains anguleux qui se serrent, il contient des fines qui colmatent, et il se dissout lentement au contact de l’eau. Le filtre se bouche en quelques années. Le sable conforme coûte plus cher et vient de plus loin : exigez la fiche technique du produit, c’est votre garantie.
Parce qu’il faut empiler 70 cm de sable, 10 cm de gravier de répartition au-dessus, la couche de collecte en dessous pour un filtre drainé, plus le recouvrement final. La profondeur de fouille atteint couramment 1,10 à 1,60 m pour un non drainé, jusqu’à 1,40 m pour un drainé. C’est ce qui explique le volume de déblai à évacuer et l’emprise du chantier, souvent sous-estimés. C’est aussi ce qui rend l’accès des engins déterminant : sur un terrain enclavé, ce poste pèse davantage que le matériel lui-même.
Parce qu’un filtre à sable n’est pas un ouvrage porteur, c’est un milieu vivant. L’épuration y est assurée par des micro-organismes fixés sur les grains, et ces micro-organismes ont besoin d’oxygène. Compacter le sable, c’est fermer les vides entre les grains : moins d’air, moins de bactéries, moins d’épuration, et un colmatage accéléré. C’est pour la même raison que la fouille se fait en une seule phase, que le fond est scarifié plutôt que lissé, et qu’aucun engin ne doit circuler sur l’ouvrage, ni pendant les travaux ni après.
Non aux trois. Pas de circulation ni de stationnement de véhicule, pas de charges lourdes, pas de revêtement imperméable — le sol au-dessus du massif doit rester oxygéné. Pas de culture non plus, et pas d’arbre à moins de trois mètres : les racines cherchent l’eau et finissent dans les drains. Ce qui est admis : du gazon et des herbacées, sur un recouvrement de 20 cm de terre végétale au maximum. Ces contraintes sont à intégrer dès l’implantation : un filtre placé sous le futur passage du tracteur ou sous la terrasse projetée est un filtre condamné.
Oui, impérativement, et c’est une condition préalable et non une formalité de fin de chantier. Le rejet d’eaux traitées vers un fossé, un cours d’eau ou un réseau pluvial suppose l’accord du propriétaire ou du gestionnaire de cet exutoire — souvent la commune ou le département pour un fossé de bord de route — et l’avis favorable du SPANC. Un filtre drainé conçu sans cet accord est une installation qui ne pourra pas être déclarée conforme. C’est la première vérification que nous faisons quand l’étude oriente vers cette filière.
